一、性能用途

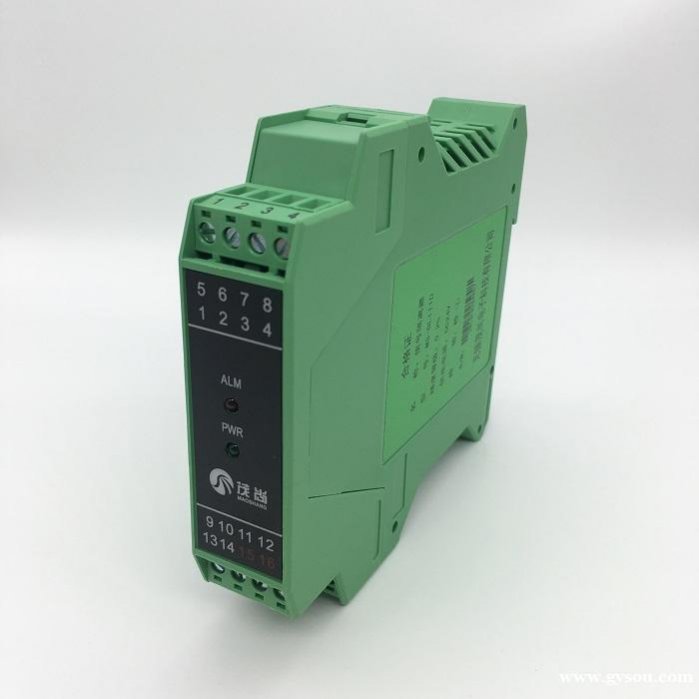

4-20mA转20-4mA逆变隔离器是通过模拟信号（线性光耦）隔离、转换，按比例反向隔离输出一组模拟量信号，这组模拟量信号是以标准的20-4mA/20-0mA/10-0V/5-0V/5-1V等信号。本产品线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作，正确选择隔离转换器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。茂尚电子研发生产的反向隔离器变送器，可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。
二、技术参数
|
信号输入 |
DC 4-20mA |
|
精度 |
0.5% |
|
响应时间 |
≤400ms |
|
输出电压 |
0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc) |
|
输出电流 |
20~0mAdc， 20~4mAdc（负载电阻＝10Vdc/输出电流） |
|
输出波纹 |
≤0.5% RO峰峰值 |
|
工作环境温湿度 |
0~50℃/小于80%相对湿度（无冷凝状态） |
|
贮存环境温湿度 |
-20~70℃/小于70%相对湿度（无冷凝状态） |
|
使用电源 |
AC/DC 80V ～ 270V 可订制特殊规格（DC12V，24V，48V） |
|
隔离 |
输入/输出/电源/外壳 |
|
电源消耗 |
DC约3W，AC约4VA |
|
外壳材料 |
ABS防火材料 |
|
重量 |
约300克 |
|
耐压强度 |
AC2kVrms/min |
|
绝缘阻抗 |
DC500V时大于100MΩ |
|
外形尺寸 |
120（L）×55（W）× 75（H）mm |
|
安装方式 |
35mm标准导轨 |
三、选型表
